Тест Табера: как измеряют износ поверхности и что значат обороты
Одна и та же машина по одному и тому же образцу может выдать «0,18 % массы» и «4000 оборотов» — и оба числа будут верными.
В прайсе на ламинат написано «AC4, 4000 оборотов». В паспорте на акриловый камень — «износ поверхности 0,18 % массы за 25 оборотов». В карточке компакт-плиты — «не менее 150 оборотов». Все три цифры получены на приборе одного семейства, и ни одну из них нельзя поставить рядом с другой.
Прибор, а не стандарт
Абразиметр Табера — это платформа, на которой закреплён образец, и два прижатых к нему ролика. Платформа вращается, ролики катятся по кольцевой дорожке в противоположных направлениях, и точка контакта непрерывно смещается — за счёт этого истирание идёт по всем направлениям, а не по одной линии.
Главное недоразумение начинается здесь: «тест Табера» — это название машины, а не методики. Одна и та же установка обслуживает десятки стандартов на совершенно разные материалы.
- ASTM D4060
- лакокрасочные и органические покрытия; образец 100×100 мм с отверстием 6,35 мм по центру
- ISO 9352 и DIN 53754
- пластмассы, износ абразивными роликами
- ASTM D1044
- прозрачные пластики — там смотрят не массу, а рост мутности
- EN 438-2, пункт 10
- слоистые пластики высокого давления, HPL и компакт
- EN 13329 и ISO 24338
- ламинированные напольные покрытия
- ASTM D3884 и ASTM F510
- текстиль и эластичные напольные покрытия
- ASTM C501
- керамическая плитка
Материал, критерий остановки и единица результата в этих методиках разные. Значит, число без указания стандарта не значит ничего.
Что именно крутится по образцу

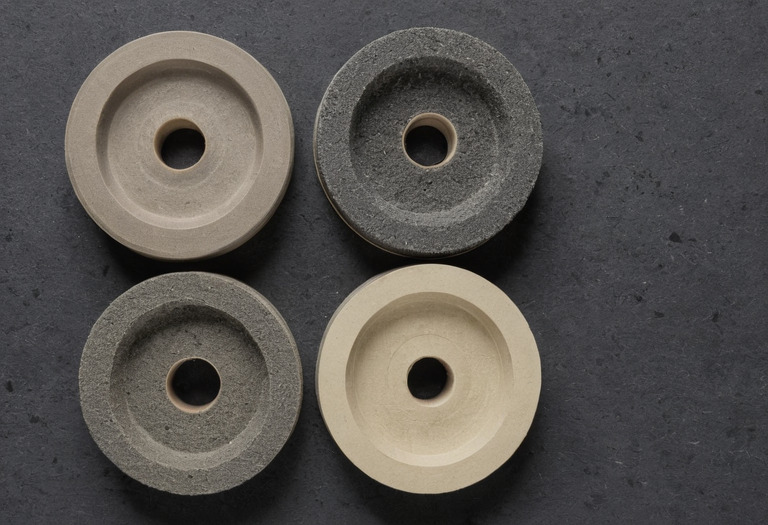

Ролики делятся на два семейства, и разница между ними принципиальна.
Calibrase — эластичные: абразивные частицы (оксид алюминия или карбид кремния) замешаны в упругое связующее. Самые известные — CS-10 и CS-17, причём CS-17 работает заметно жёстче. Такие ролики перед испытанием обновляют шлифовальным диском, потому что их поверхность в работе засаливается.
Calibrade — неэластичные: то же зерно, но в керамической связке. H-18 и H-22 из этого семейства снимают материал агрессивно и применяются там, где мягкий ролик не даст результата за разумное время.

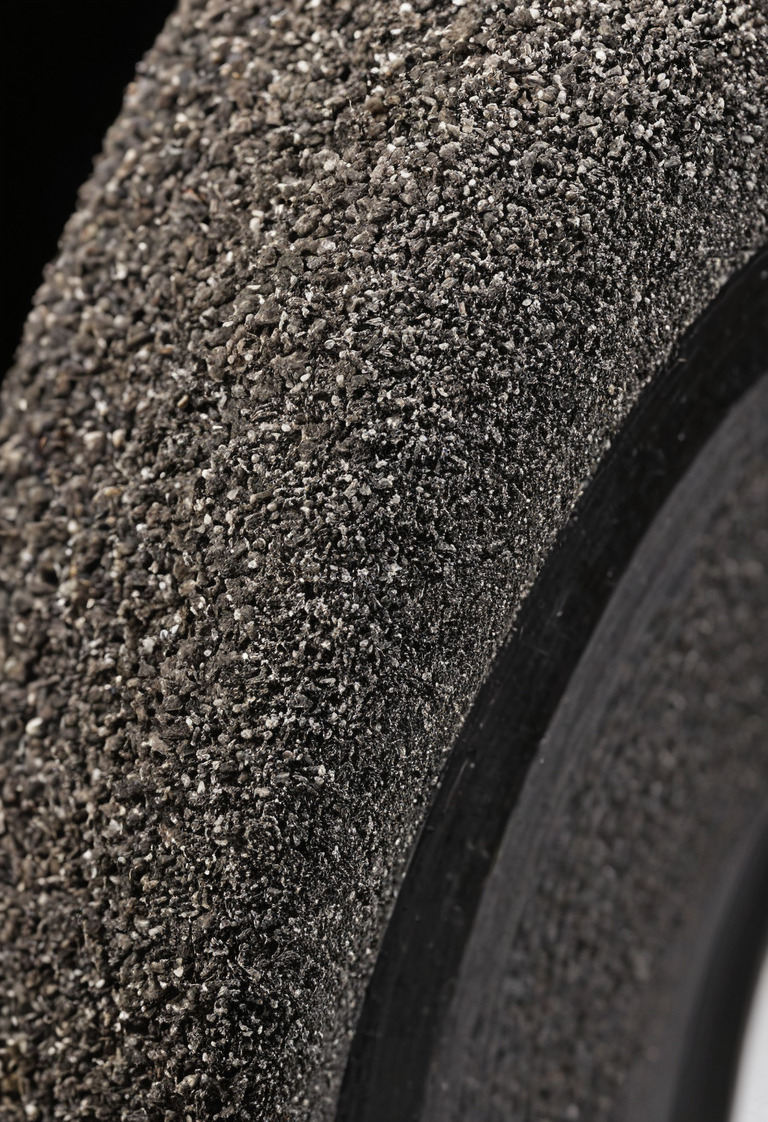

Отдельная история — S-42: это не ролик, а полоска наждачной бумаги шириной 12,7 мм и длиной 160 мм, которую наклеивают на гладкий резиновый ролик CS-0. Зерно — оксид алюминия градации 180 ANSI-CAMI, средний размер частиц около 78 мкм. Именно так испытывают HPL, компакт, ламинированные полы и лакированный паркет. В EN 13329 к этому добавлены требования к самому ролику: ширина 12,7 ± 0,1 мм, диаметр порядка 50 мм, твёрдость резины 65 ± 3 по Шору A, а бумага нормируется по массе — 70–100 г/м².
Бумажная полоска — расходник. Она изнашивается вместе с образцом и меняется по регламенту, поэтому в протоколе всегда есть строка о калибровке абразива. Именно эту строку сравнивают лаборатории, когда результаты двух испытаний расходятся. В EN 438-2:2016 калибровку и обслуживание абразивного оборудования вынесли в отдельное приложение.
Две несовместимые шкалы результата
Дальше методики расходятся окончательно.
Потеря массы. Образец взвешивают до и после фиксированного числа оборотов, разницу дают в миллиграммах, а часто пересчитывают в индекс износа: разность масс, умноженная на тысячу и делённая на число оборотов. Чем меньше — тем лучше. Так работает ASTM D4060 и родственные ему методики на покрытия и пластики. Пример: в европейском паспорте акрилового камня стоит строка «износ поверхности — 0,18 % массы за 25 оборотов» со ссылкой на ISO 4586-2. Двадцать пять оборотов — это не «мало», это просто другая шкала: состав у этой плиты одинаков от лица до изнанки, декоративной плёнки, которую можно протереть насквозь, там нет, и мерить остаётся только съём массы. Практический смысл этой строки — повреждённый слой снимается абразивом и восстанавливается, а не то, что материал стоек к истиранию.

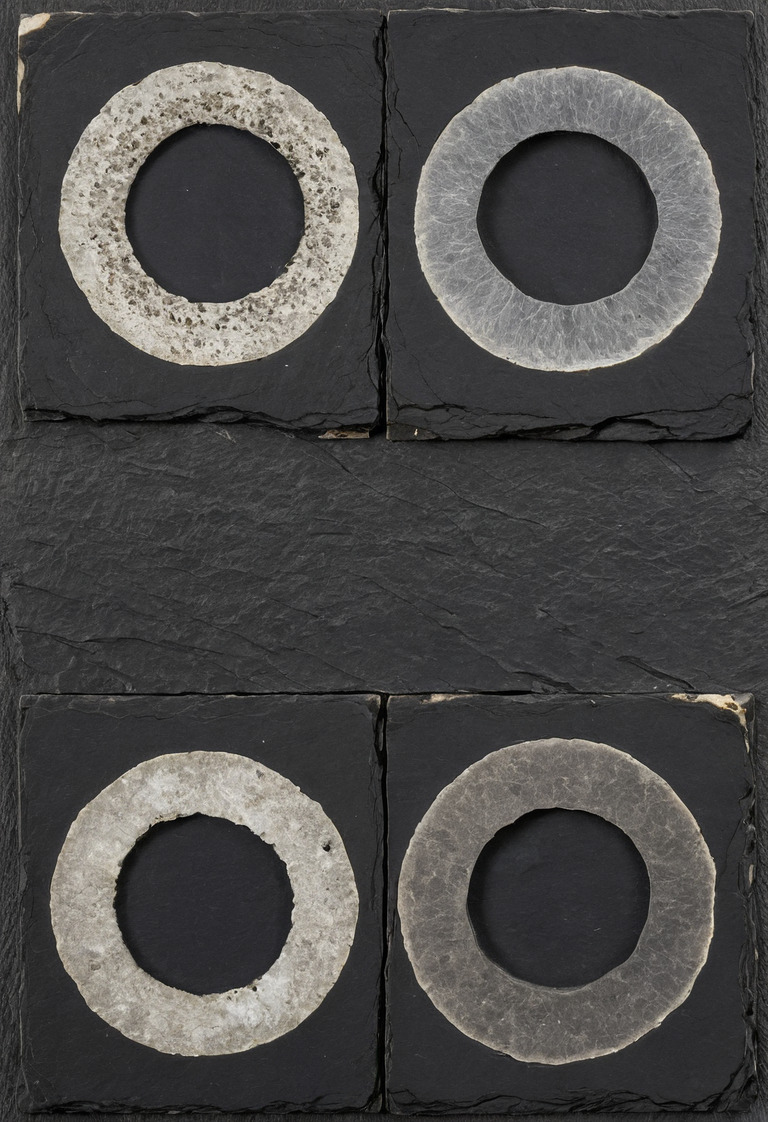

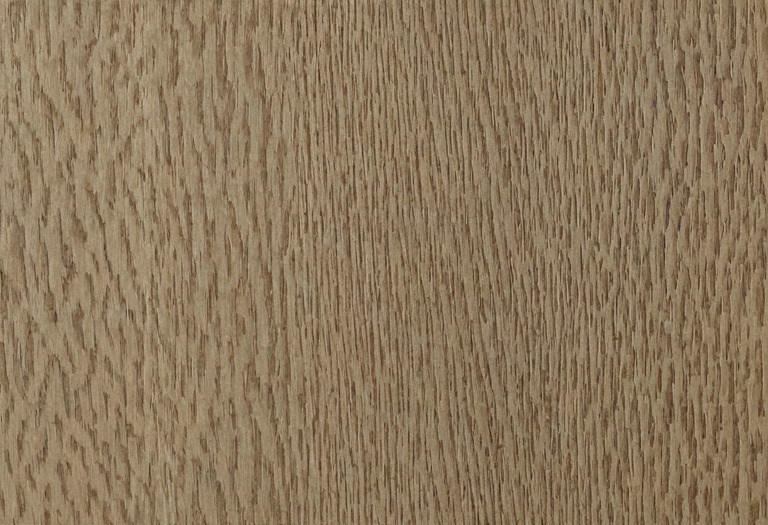

Обороты до события. Здесь считают наоборот: сколько кругов машина сделала до того, как поверхность изменилась. У ламинированных и слоистых материалов декор — это тонкая печатная плёнка, поэтому исторически фиксировали две точки: начальную точку износа (IP) — момент, когда декор начинает протираться, и конечную, когда он снят почти полностью. Чем больше — тем лучше.
Важное изменение: в редакции EN 438-2:2016+A1:2018 усреднение убрали, и зачётным значением стала только начальная точка. Старые паспорта с «усреднённым значением износа» и новые с «IP» — это разные числа для одного и того же материала.
Сколько оборотов нужно по стандартам
Требования различаются не по материалу, а по назначению листа. В EN 438-3 (тонкий HPL) и EN 438-4 (компакт) это выглядит так.
| Марка | Что это | Требование по IP |
|---|---|---|
| HDS, HDF, HDP | горизонтальный HPL повышенной стойкости | ≥ 350 оборотов |
| HGS, HGF, HGP | горизонтальный HPL общего назначения | ≥ 150 оборотов |
| CGS, CGF | компакт для интерьера (EN 438-4) | ≥ 150 оборотов |
| VGS, VGF, VGP | вертикальный HPL — стены, фасады мебели | ≥ 50 оборотов |
Логика видна сразу: вертикальной поверхности разрешено втрое меньше, чем горизонтальной, потому что по стене не ходят и не режут. Поэтому компакт-плита с её полутора сотнями оборотов в санузле не «хуже ламината» — она просто аттестована по другому классу требований.
Напольные покрытия живут по своей шкале — той самой, с буквами AC.
| Класс | Начальная точка износа | Где встречается в прайсах |
|---|---|---|
| AC1 | ≥ 900 оборотов | практически ушёл с рынка |
| AC2 | ≥ 1500 оборотов | спальня, гостевая комната |
| AC3 | ≥ 2000 оборотов | массовый жилой сегмент |
| AC4 | ≥ 4000 оборотов | кухня, прихожая, коридор |
| AC5 | ≥ 6000 оборотов | офис, приёмная, магазин |
| AC6 | ≥ 8500 оборотов | высокая проходимость |
И ещё одна деталь для педантов: в EN 13329:2023 приложения с методикой истирания заменили прямой ссылкой на ISO 24338, где методов определения два — A и B. Так что при сравнении старого и свежего протокола стоит смотреть не только на число, но и на редакцию.
AC — это не «класс ламината»
Самая живучая путаница в магазине звучит так: «возьмите 33 класс, он прочнее». Тридцать третий — это класс применения, он описывает зону и интенсивность эксплуатации и задаётся стандартом EN ISO 10874 на классификацию напольных покрытий. Первая цифра — тип помещения (2 — жильё, 3 — коммерция), вторая — интенсивность.
Истирание и интенсивность связаны, но не эквивалентны: класс применения присваивают по совокупности свойств, включая удар, набухание по кромке и стойкость замка, а не по одним оборотам. Отсюда и рыночная аномалия, которую видит покупатель: две пачки с одинаковым AC4 могут иметь разные классы применения и разную цену.
Просите не «класс», а строчку протокола: стандарт, редакция, тип абразива, критерий остановки, значение. Если продавец приносит цифру без методики — это маркетинговый параметр, а не измерение.
Чего Табер не измеряет
Прибор универсален, но не всеяден, и три случая стоит запомнить.
- Кварцевый агломерат. Его износ нормируется методикой EN 14617-4 для агломерированного камня — оборотов Табера у такой плиты просто не существует. Всё остальное, что о нём пишут, лежит в других частях серии EN 14617.
- Глазурованная керамика. Классы PEI получают визуальной оценкой по EN ISO 10545-7, где шар с абразивом крутят над плиткой и смотрят, при каком числе циклов виден след. Другая машина, другая шкала.
- Царапина. Истирание — это равномерный съём поверхности по площади; царапина — локальное повреждение острым предметом, и для неё есть отдельные методики, включая испытание на микроцарапание, добавленное в EN 438-2 в редакции 2016 года. Материал может отлично держать абразив и легко царапаться ключом.
Практический вывод простой. Число оборотов отвечает ровно на один вопрос: сколько верхний слой продержится под равномерным трением. Он ничего не говорит о том, что будет с поверхностью от горячего, от кислоты, от точечного удара и от песка на подошве. Как устроены материалы, к которым эти цифры относятся, разобрано в рубрике о композитах, а сами поверхности и их слабые места — в рубрике о поверхностях.
Короткие ответы
- Что такое класс AC у ламината?
- Это число оборотов абразива до начальной точки износа декора. По EN 438-5 и EN 13329 градация такая: AC1 — от 900 оборотов, AC2 — от 1500, AC3 — от 2000, AC4 — от 4000, AC5 — от 6000, AC6 — от 8500.
- Класс AC и «33 класс» — это одно и то же?
- Нет. AC — про истирание, измеряется на абразиметре. Классы 21–23 и 31–34 — про интенсивность и зону эксплуатации, их задаёт EN ISO 10874. Ламинат может быть AC4 и при этом относиться и к 32-му, и к 33-му классу применения.
- Можно ли сравнить «1000 оборотов» у одного производителя и «4000 оборотов» у другого?
- Только если совпали ролик, груз, критерий остановки и стандарт. Абразиметр Табера обслуживает десятки методик: где-то считают потерю массы за фиксированное число оборотов, где-то — число оборотов до появления износа. Это разные шкалы.
- Чем ролик CS-10 отличается от S-42?
- CS-10 — эластичный ролик Calibrase, где абразив замешан в связующее. S-42 — полоска наждачной бумаги шириной 12,7 мм, наклеенная на гладкий резиновый ролик; зерно оксида алюминия около 78 мкм. Именно с бумажными полосками испытывают ламинаты и HPL.
- Почему для агломерата не публикуют классы AC?
- Потому что его износ измеряют другой методикой — EN 14617-4 для агломерированного камня. Табер там не применяется, и число оборотов у такой плиты просто не существует.
