Скользкость пола: классы R9–R13 и что они не покрывают

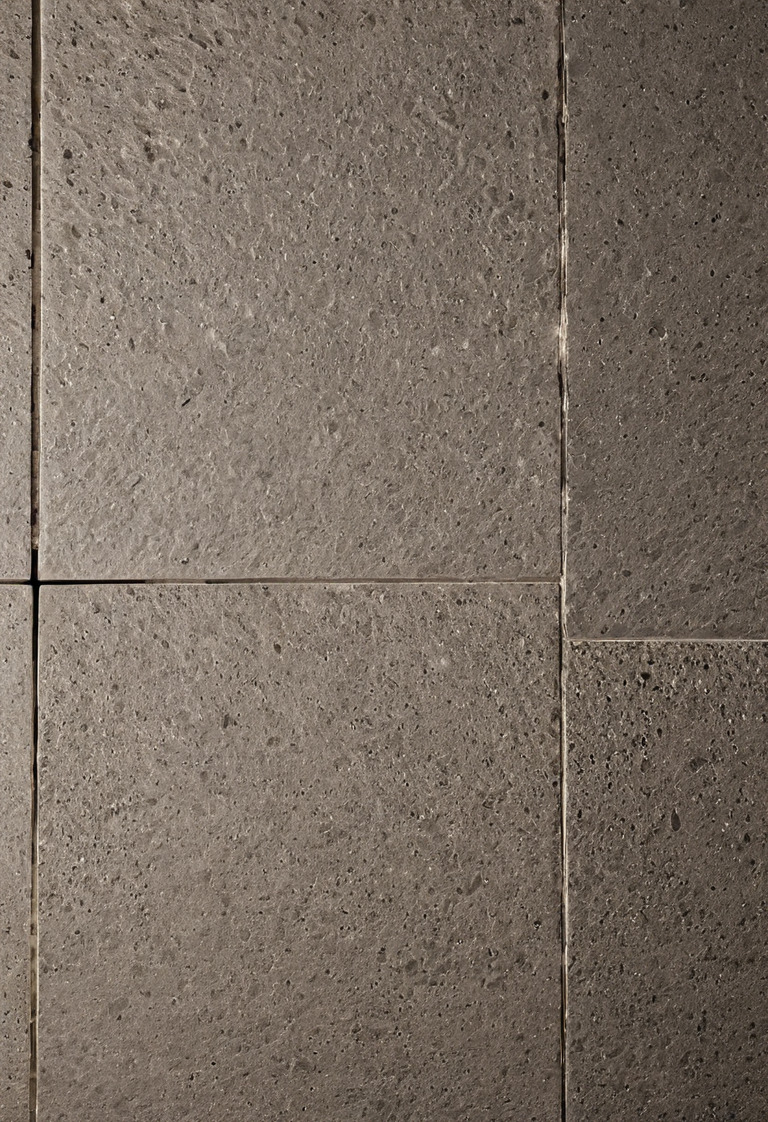

На ценнике керамогранита стоит «R10». На соседней плитке — «R10, класс B». На третьей нет ничего, хотя поверхность на ощупь заметно шершавее первых двух. Продавец объясняет, что R11 «для улицы», а B — «для ванной», и обе версии наполовину верны.

Ботинки, масло и домкрат

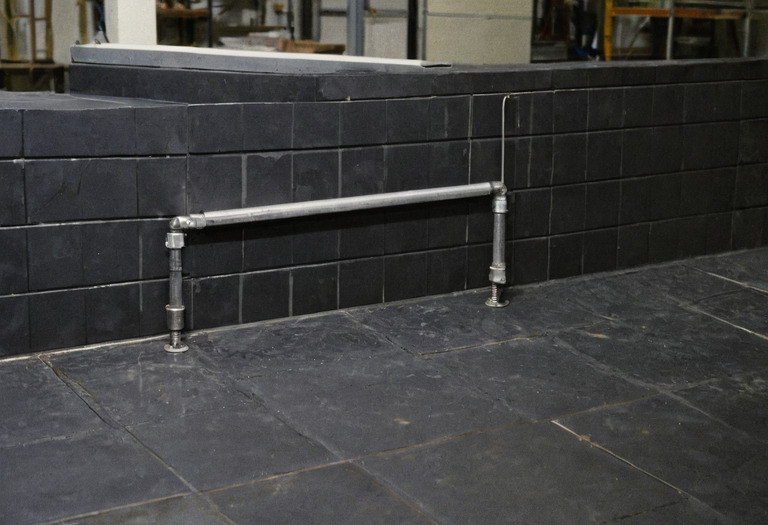

R-группы родились не в лаборатории материалов, а в системе страхования от несчастных случаев на производстве. Немецкое отраслевое правило — сегодня это DGUV Regel 108-003 (в прежней нумерации BGR/GUV-R 181) — свело статистику падений по цехам и приписало каждому типу помещения минимальную группу. Методика описана в DIN 51130: образец крепят на плоскость, которую поднимают домкратом, поверхность заливают маслом, и по ней ходят взад-вперёд испытатели в защитной обуви по EN ISO 20345. Угол растёт, пока человек не поедет. Средний угол по серии замеров и даёт группу.

Обратите внимание на ширину полос: R10 растянут на девять градусов. Британская HSE в информационном листе GEIS2 указывает, что внутри одной только группы R10 коэффициент трения меняется от 0,18 до 0,34 — почти вдвое. Две плитки с одинаковой маркировкой ведут себя по-разному.

Рядом с буквой R иногда стоит V с цифрой — это вытеснительный объём: полость профиля ниже уровня хождения, куда уходит грязь. По DGUV маркировку «V» ставят, только если объём превышает 4 см³/дм², градация идёт V4, V6, V8, V10, а у решётчатых настилов это всегда V10.

И сразу самое неудобное для маркетинга место в стандарте. Масло в методике — не имитация худшего случая:

Указывается, что применяемое в методе по DIN 51130 промежуточное средство — масло — служит не для того, чтобы перенести на испытание особенно неблагоприятное эксплуатационное состояние. Применение определённого, заданного масла служит постоянным параметром опыта, с которым, как доказано, достигается лучшее различение результатов испытаний.

— DGUV Regel 108-003, п. 3.2.1

То есть масло взяли ради воспроизводимости, а не ради реализма. Класс R — это ранжирование образцов между собой, а не прогноз поведения на вашей кухне.

Босиком считают по-другому

A, B и C — не продолжение шкалы R вверх или вниз. Это отдельная система для мокрых зон, по которым ходят босиком: бассейны, душевые, раздевалки, бани. Методика — DIN 51097, сегодня перенесённая в европейский DIN EN 16165, приложение A. Плоскость та же, но испытатель идёт босиком, а вместо масла — раствор смачивателя.

HSE в GEIS2 приводит ту же шкалу с округлением до 12–17°, 18–23° и свыше 24°. Числа A/B/C ниже, чем R, не потому, что босая нога «безопаснее», а потому, что кожа и мыльная вода — другая пара трения, чем рифлёная подошва и масло.

Ни один из этих классов не отменяет второй. DGUV Information 207-006 прямо требует: если по босоногой зоне планово ходят и в обуви, дополнительно учитывают требования к R-группе по ASR A1.5.

Отсюда вывод, который в магазине почти не звучит: керамогранит с честным R10 в душевом поддоне может оказаться скользким — по R его проверяли в ботинках и по маслу, а босиком с шампунем не проверяли вовсе. Ровно так же класс AC у ламината ничего не говорит о зоне применения.

Маятник и тягомер: ещё две шкалы

Британцы наклонной плоскостью не пользуются. HSE считает своим основным методом маятник по BS 7976, части 1–3 (2002): качающаяся «пятка» с калиброванной резиной проходит над участком пола, и результат выражают в PTV.

Резина при этом разная: Slider 96 — для обутого пешехода, Slider 55 — для босоногих зон.

Американская ветка ушла в третью сторону. ANSI A326.3 (разработан TCNA, включён в свежую редакцию ANSI A137.1) меряет динамический коэффициент трения тягомером BOT-3000E и обязывает производителя присвоить изделию одну из пяти категорий применения. По публикации канадской ассоциации TTMAC пороги такие: Interior Dry — 0,42, Interior Wet — 0,42, Interior Wet Plus — 0,50, Exterior Wet — 0,55, Oils/Greases — 0,55. Знаменитые «0,42» — это порог двух первых категорий, а не универсальная граница безопасности.

Соблазн построить переводную таблицу закрыт первоисточником — сноска в приложении 1 к DGUV Regel 108-003:

Результаты измерений по методике определения сопротивления скольжению напольных покрытий в эксплуатационном состоянии по E DIN 51131 (коэффициент трения скольжения) нельзя напрямую сравнивать с результатами испытания по DIN 51130 (угол наклона на наклонной плоскости). Поэтому коэффициент трения скольжения не может использоваться для отнесения к R-группе.

Причина механическая: маятник бьёт по поверхности с ударом и высокой скоростью, тягомер ползёт равномерно, а человек на рампе переносит вес с пятки на носок. Резина, скорость, нагрузка и загрязнитель разные во всех четырёх случаях — общего знаменателя нет.

Что на этот счёт написано у нас

В России нормируют не класс, а коэффициент трения — и для жилья тоже. СП 29.13330.2011 «Полы» распространяется на жилые, общественные и производственные здания, а пункт 5.25 (в редакции Изменения № 1, действующей с 16 мая 2018 года) звучит дословно так:

Поверхность покрытий полов не должна быть скользкой. Допускаемый коэффициент трения К_доп (статический и динамический) должен быть при перемещении в обуви в жилых, общественных и производственных помещениях: по сухим покрытиям полов — не менее 0,35; то же, по влажным — не менее 0,4; то же, по замасленным — не менее 0,5. При перемещении босыми ногами: по влажным покрытиям полов в комнатах для переодевания — не менее 0,2; по влажным покрытиям полов в душевых помещениях и бассейнах — не менее 0,3; по подводным лестницам в бассейне — не менее 0,5.

Тот же пункт добавляет поправку на уклон: К_доп α = К_доп + tg α. Двухпроцентный уклон к трапу добавляет к требуемому трению 0,02, пандус с уклоном 8 % — уже 0,08. А пункт 5.26 ограничивает спортивные залы вилкой 0,4–0,6: слишком цепкий пол там тоже опасен.

Методику даёт ГОСТ Р 55908-2013 «Полы. Метод оценки скользкости покрытия» (введён 1 октября 2014 года, разработан ЦНИИПромзданий). Он не похож ни на немецкий, ни на британский: по образцу двигают не человека, а нагруженную платформу с «рабочим эталоном подошвы обуви» или «рабочим эталоном подошвы ноги человека». Прижимной груз — 40 кг, началом скольжения считают смещение на 2 мм, смачивают водой из пульверизатора или моторным маслом по ГОСТ 10541.

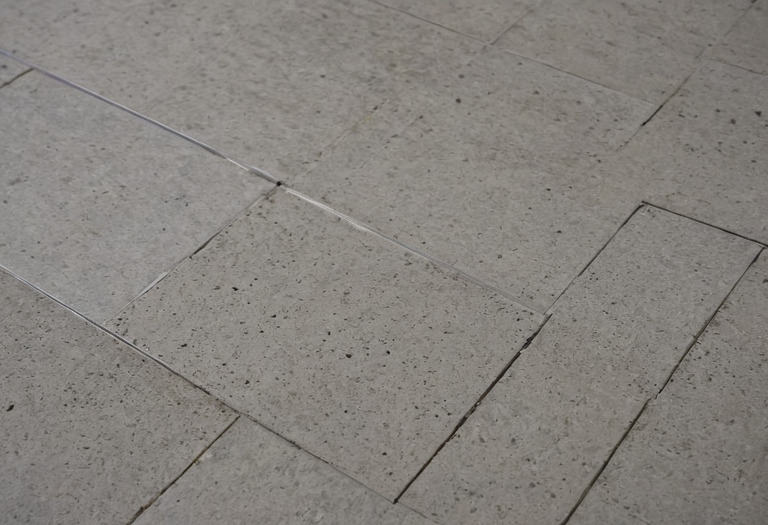

И деталь, которую стоит прочитать буквально: ГОСТ Р 55908 распространяется на оценку в лабораторных условиях на образцах и явно не распространяется на неразрушающие испытания готового покрытия. Чтобы проверить уложенный пол по букве стандарта, из него нужно выпилить кусок алмазным диском.

Чего класс про ваш пол не знает

Соберём границы применимости в одном месте, потому что именно здесь ломается бытовое понимание маркировки.

• Класс присвоен образцу, а не полу. HSE формулирует это резче всех: данные производителей получены на продукции «как поставлено», с завода, а скользкость заметно меняется от затирки швов, финишной уборки, полировки и просто короткого периода эксплуатации.

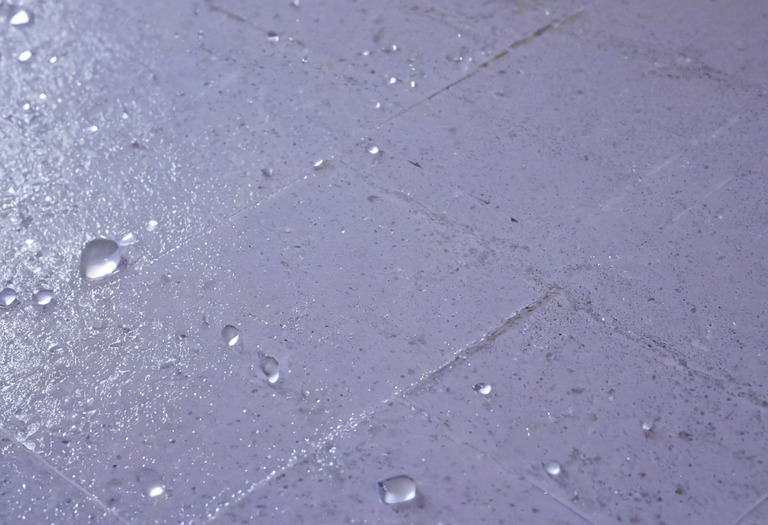

• Плёнка от химии работает против вас. DGUV отмечает две вещи сразу: моющие и ухаживающие составы снижают сопротивление скольжению, а средства с противоскользящими добавками при намокании эффект теряют и делают пол более скользким, чем без обработки.
• Загрязнитель у вас не тот, что в протоколе. HSE прямо заявляет, что имеет оговорки к обеим немецким методикам: ни масло, ни мыльный раствор не представляют типичных для рабочих мест загрязнений. Шампунь, жир от сковороды, тальк и песок с улицы — четыре разные физики.
• Уклон не входит в класс. R-группа получена на плоскости, приведённой к горизонту, а реальный уклон вычитается из запаса напрямую — по формуле из СП 29.13330 через тангенс.
• Стык двух покрытий опаснее каждого из них. DGUV рекомендует, чтобы соседние зоны различались не более чем на одну смежную группу — R10 и R11, но не R9 и R12: походка не успевает перестроиться.

Класс скользкости — это протокол одного дня из жизни одного образца. Всё, что случилось с полом после отгрузки, в нём не учтено.

Немецкая система сама это признаёт: DGUV Information 207-006 называет классификацию результатом типового испытания и требует отдельного контроля в эксплуатации — трибометром по DIN EN 16165, приложение D.

Как этим пользоваться при покупке

Спрашивайте не «какой класс», а какой протокол: стандарт, редакция, состояние поверхности, кто испытывал. Если ответ — «R10», уточняйте, есть ли отдельное испытание босиком: для душевой и зоны бассейна нужно именно оно. Ровно та же дисциплина, что и с числом оборотов на абразиметре Табера, где цифра без методики не значит ничего.

Отсутствие класса — не приговор и не индульгенция. У крупноформатной плиты 6 мм класс обычно заявлен, а у матового кварцевого агломерата или спечённого камня испытание на наклонной плоскости чаще всего просто не заказывали: их продают как материал столешниц и фасадов. Это значит «не измеряли», а не «скользко».

Финиш поверхности при этом живёт своей жизнью: каждый проход абразивом меняет микрорельеф, а с ним и сцепление — тот же микронный масштаб, что в разговоре о том, что на поверхности вообще шлифуется, и о глубоко-матовых покрытиях с отпечатками.

И последнее. Наклоните плитку под краном, капните на неё гель для душа и попробуйте сдвинуть по ней ладонь. Это тот же домашний протокол на образце, что для пятен и жара, только про трение: лабораторию он не заменит, зато мгновенно ловит разницу между двумя плитками, у которых на ценнике написано одно и то же.
